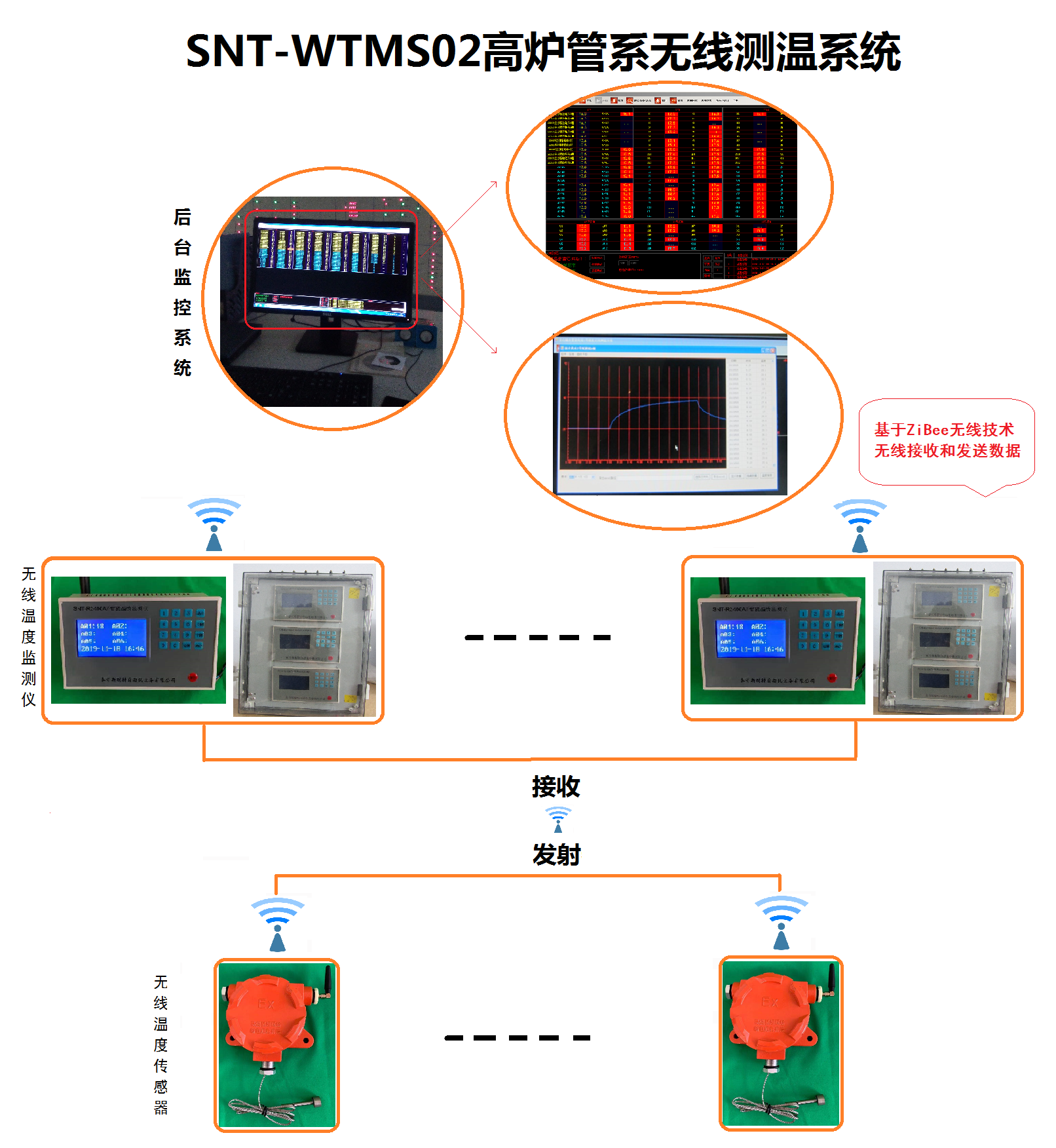

系統結構圖

系統概述

  該系統主要用于高爐和送風管系溫度的實時監測，由于高爐和送風管系的工作溫度較高，一旦發生問題其后果十分嚴重，用有線方式布置傳感器給現場帶來巨大麻煩，且現場也不允許，所以本系統采用無線方式對高爐體、爐頂、爐喉、爐腹、火井、圍管、送風管、送風口、熱風出口等一系列關鍵部位的表面溫度采用無線智能溫度傳感器進行實時監測，然后將監測的數據通過無線傳輸系統傳輸到上位機進行實時的監測、預警、數據保存、曲線繪制等相應的處理，以備以后的工藝分析查用。

系統組成

  智能無線溫度傳感器：SNT-TK220G/M  SNT-TK221G/M   SNT-TK222G/M，測量溫度并發射數據；

  智能無線溫度監測儀（即無線數據采集器、接收器）：SNT-R2400JS/SNT-R433JS,SNT-R2400C2/SNT-R433C2, SNT-R2400C1/SNT-R433C1,SNT-R2400AY/SNT-R433AY,SNT- R2400BXS/SNT-R433BXS,SNT-R2400BX/SNT-R433BX,根據現場及用戶需求6種型號可選 ，采集溫度數據并無線傳輸至中控PC。

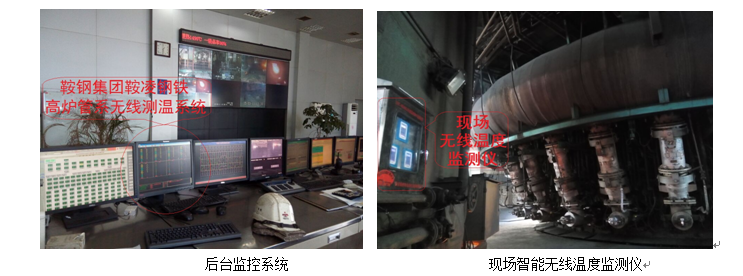

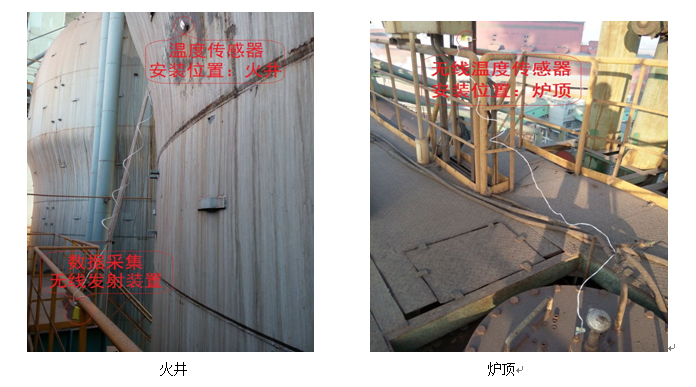

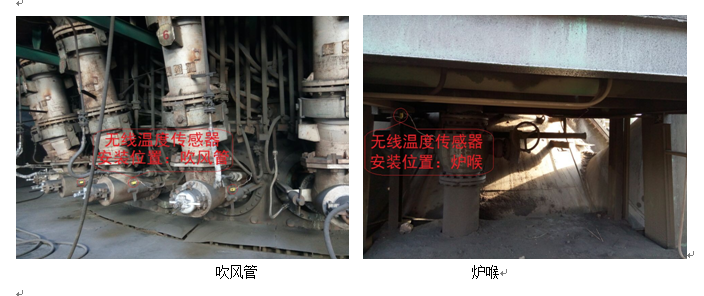

  現場圖片
